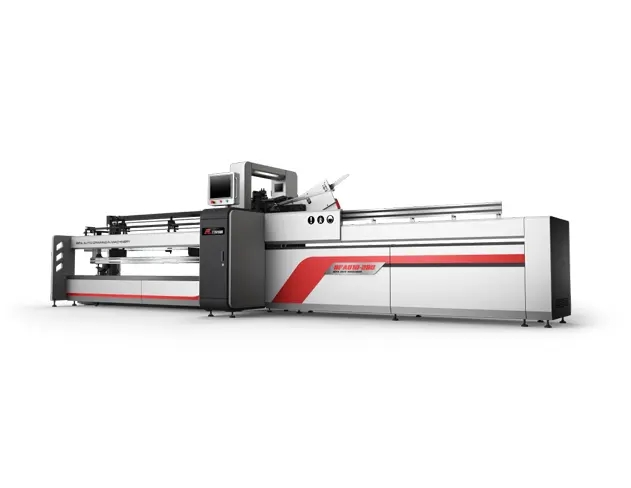

La máquina de dibujo automática RFAD10 es una especie de equipo de dibujo basado en el modo de hilo de semillas. El dibujo no está relacionado con la viga del telar, por lo que el dibujo previo se puede realizar con anticipación, el dibujo previo es paralelo al procedimiento de preparación anterior. La máquina automática de dibujo Warp puede responder rápidamente a la demanda del mercado. Después de la finalización de la operación de dibujo, la máquina de tejido sin lanzadera se puede almacenar la producción OEM se puede lograr, y el transporte es conveniente. Toda la máquina de tejido sin lanzadera tiene bajo consumo de energía. La potencia instantánea es inferior a 1KW, el consumo de gas es de 0.3m ³/min y el costo de uso es extremadamente bajo.
Artículo | Contenido | Observación |
Trabajando con | 2300mm, 2800mm, 3600mm | Serie |
Recuento de hilados | Algodón/TC | |
Velocidad | 135 veces/min | Instantáneo más rápido |
Heald | J, C, O | Opcional |
Heald altura | 260mm-382mm | Ajustable |
Espesor Heald | 0,2mm, 0,3mm | Ajustable |
Tamaño del agujero | 5,5x1,2mm-8x3,8mm | Ajustable |
Heald stock | 2 líneas de alimentación | |
Líneas Heald | Max 16 líneas | |
Tipo cuentagotas | Cerrado | |
Líneas cuentagotas | 6 líneas | |
Anchura del cuentagotas | 11mm | |
Longitud del cuentagotas | 145mm, 165mm, 180mm | Ajustable |
Espesor cuentagotas | 0,2mm, 0,3mm, 0,4mm, 0,5mm | Opcional |
Tipo de Reed | Cañas estándar o perfiladas | |
Densidad de Dent | 15 ~ 75 abolladuras/pulgada | |
Arrendamiento | Arrendamiento 2 grupos señal 4 líneas | |
Control eléctrico | PLC, controlador de movimiento y visión | |
Sistema de entrada | Pantalla táctil del ordenador | |
Conducción | Servo motor, cilindro | |
Potencia | 3-HP 380V, 50/60HZ, 3.0kW | |
Neumática | 0,3m ³/min, 0,4-0,7Mpa. | |
Arnés | Suministro estándar de 2 conjuntos | |
Observación: La velocidad de dibujo real está relacionada con el diseño del tejido, los accesorios, el entorno de trabajo, la cantidad de trabajadores y el carro de transporte del arnés. Más extremos de deformación total, mejor eficiencia de dibujo. | ||

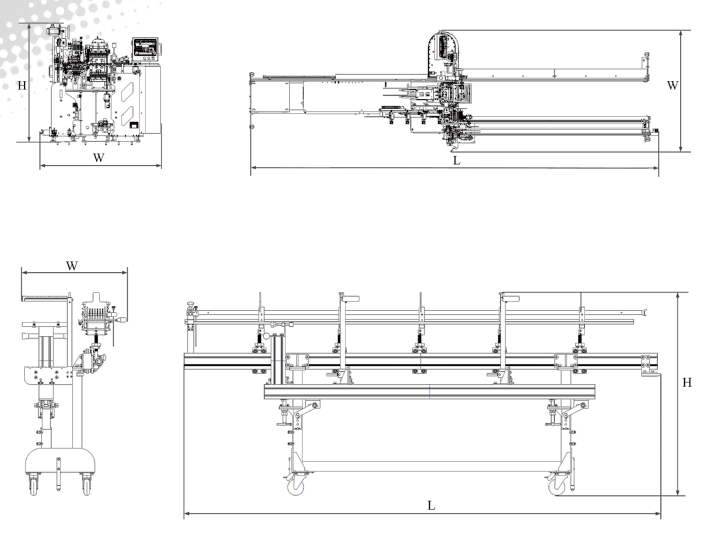

Artículo | Especificación | L = Longitud (mm) | W = Anchura (mm) | H = Altura (mm) | Peso (kg) |
Máquina de dibujo | RFAD10-230 | 6100 | 1600 | 1700 | 1400 (sin incluir el carro) |
RFAD10-280 | 7100 | 1600 | 1700 | 1490 (sin incluir el carro) | |
RFAD10-360 | 8500 | 1600 | 1700 | 1600 (sin incluir el carro) | |
Arnés coche de transporte | Carro 230 | 3000 | 650 | 1300 | 180 |
Carro 280 | 3700 | 650 | 1300 | 197 | |
Carro 360 | 4300 | 650 | 1300 | 223 |
Esta máquina automática de dibujo de urdimbre adopta la tecnología de dibujo de hilo de semillas. No importa la calidad del tamaño, puede hacer dibujo, por adelantado, almacenar y transportar.
Velocidad de extracción por deformación: 135 extremos/minuto máx. Es fácil de hacer mantenimiento a bajo costo.
Derecho de propiedad intelectual independiente, completamente diseñado porTextil RIFA...
La máquina sin lanzadera utiliza una pantalla táctil con una interfaz fácil de usar que muestra el estado operativo, el diagnóstico de fallas, los datos técnicos para dibujar y la configuración. El programa de procesamiento de datos avanzado se adapta a cualquier proceso de dibujo, lo que permite una fácil entrada de varios parámetros. Con la máquina de dibujo automático RFAD, todos los datos de configuración se pueden almacenar a largo plazo dentro del equipo.
La máquina automática de dibujo está equipada con un sistema de dibujo con cuentagotas totalmente automático, los procesos de colocación con cuentagotas, dibujo y colgado pueden ocurrir simultáneamente. Los hilos de deformación se dibujan en los cuentagotas según la configuración y se colocan correctamente.
Usando tecnología avanzada de visión artificial y un sistema de procesamiento fotográfico rápido y preciso, las cañas se identifican y colocan con precisión. Esto permite el dibujo a alta velocidad de hilos en la máquina sin lanzadera.
Los hilos de deformación de la máquina de tejido sin lanzadera se pueden extraer de manera eficiente utilizando alimentadores especializados, una unidad de levas y una horquilla de cambio superior-Media-inferior.
Con un sistema de dibujo de alta eficiencia, Heald putt-on, dibujo-in y colgar-up se puede procesar al mismo tiempo. Los hilos de urdimbre se pueden dibujar en Curanderos izquierdo y derecho según
A la configuración, y colgado en el marco curvo correcto.
El conveniente sistema de carro puede ayudarlo a pasar de la máquina automática de dibujo a la zona de tejido rápidamente.
