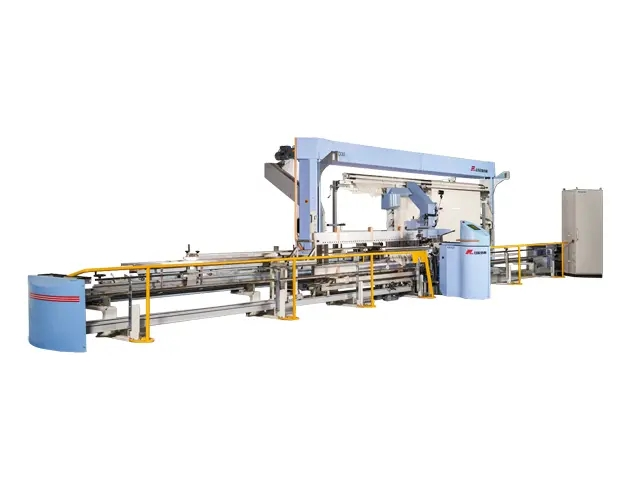

La máquina de dibujo completamente automática RFAD30 es una especie de equipo para hacer frente al dibujo de las telas hechas con proceso complejo.
Artículo | Contenido | Observación | |
Configuración básica | Máquina de dibujo fijo | ||
Carrito de arrastre móvil con soporte de viga de urdimbre, tiene un dispositivo de elevación | 2 sets como configuración estándar | ||
Módulo de dibujo con gancho de agarre para dibujar | |||
Módulo de división de deformación con una capa de deformación (con función de arrendamiento) | |||
Módulo Heddle con dos rieles de guía de almacén de cobertura | |||
Módulo Reed (rango estándar) | |||
Módulo de cable de caída con seis barras de parada | |||
Módulo de control con host y unidad de disco U | |||
Velocidad de dibujo-in | La velocidad máxima de dibujo es de 165 piezas/minuto | ||
Inspección de hilados | Detección electrónica de doble urdimbre | ||
Materia prima de hilo | Hilo de algodón e hilo mezclado (cardado y peinado no están limitados) | ||
Recuento de hilo | 5 ~ 150S | ||
Haz de urdimbre | Una capa de hilo de urdimbre, con o sin arrendamiento | ||
Anchura nominal máxima | 230cm, 400cm | ||
Diámetro máximo de la placa lateral | 120cm | ||
Peso máximo | 1200kg | Con camión de viga | |
Alambre de heddle | Tipo de Healdloop | J, C, O | Serialización |
Tipo de heddle | Curaciones de una sola fila/curaciones de doble fila | ||
Altura del cobertizo | 260mm-382mm (11 " -15") | Ajustable | |
Espesor de Heddle | 0,25mm, 0,30mm, 0,38mm | ||
Tamaño del ojo de heddle | 5,5 mínimo x 1,2mm, Max 10mm | ||
Número de filas de heddle | Max 16 filas (O) | 16 filas | |
Requisitos PARA EL MARCO DE Heald | Con cabezal desmontable | ||
Con ranura de posicionamiento (en el lado derecho al ver desde el lado de caña) | |||
Sin ranura de posicionamiento | Configuración opcional | ||
Alambre de gota | Forma de gota de alambre | Tipo abierto, tipo cerrado | |
Número de filas de alambre de caída | Salida de 6 filas | ||
Anchura del alambre de gota | 7-11mm | Ajustable | |
Longitud del alambre de gota | 125mm-180mm | Ajustable | |
Espesor del alambre de la gota | 0,20mm-0,65mm | Ajustable | |
Caña | Anchura máxima de la caña | 230cm, 400cm | |
Densidad del diente de caña | 5 ~ 75 dientes/pulgada | ||
Altura de los dientes de caña | 40-100mm | ||
Altura de la caña | 80-150mm | ||
Profundidad de los dientes de caña | Máximo 16mm | ||
Forma de junco | Caña plana, caña perfilada y caña de doble fila | ||
Artículo | Contenido | Observación | |
Control | Software | Sistema operativo Windows | |
Impresora | USB o impresora de red | ||
Idioma | Chino, Inglés; otros idiomas están disponibles bajo petición | ||
Demanda de suministro de energía de la máquina de dibujo | Rejilla trifásica con conexión a tierra, sin cable neutro | ||
Protección externa del fusible, mínimo 10A por fase | |||
La potencia es de unos 1,6 kilovatios (kVA) | |||
3x220V AC ± 10%; 50 Hertz (Hz) | Demanda de suministro de energía del carro de dibujo reforzado con dispositivo de elevación | Fuente de alimentación monofásica con protección de puesta a tierra | |
Protección externa del fusible, mínimo 10A por fase | |||
2x220V AC ± 10%; 50 Hertz (Hz) | |||
Demanda de fuente de gas | Presión de entrada | 0,7Mpa -- 1Mpa | |
Fluctuación de la presión del aire | <± 0,05 Mpa | ||
Mínimo suministro de aire | 850 de mesa de máquina principal, 500 de tubería de succión, Suministro total 1350NL/min | ||
Punto de rocío barométrico | -17 ℃, use un secador de adsorción bajo presión atmosférica | ||
Contenido de aceite | No hay aceite básicamente, el contenido de aceite residual es <1mg/Nm3 /<0,8 ppm | ||
Contenido de impureza | Contenido de impureza sólida <5mg/m3, tamaño de partícula <5PM | ||
Calidad del aire | ISO 8573,1; nivel de calidad: 3 | ||
Requisitos ambientales | Condiciones de interior | Es aproximadamente lo mismo que las condiciones de aplicación común en las fábricas textiles. Libre de abrasivos, como polvo de vidrio y sustancias similares | |
Humedad | Humedad relativa 30-95%, sin condensación | ||
Aire ambiente | Libre de ácido | ||
Temperatura | Temperatura de funcionamiento + 18 a + 40 °C, temperatura de apagado + 5 a + 45 °C | ||
La diferencia máxima de temperatura no será superior a 15 ℃ en 10 horas | |||
Altura de la habitación | 260cm | ||
Iluminación | Se requiere 700 Lux para la cara de trabajo (equivalente al entorno de escritura normal) | ||
Demanda del suelo | Materiales | Terreno de vertido de hormigón; en el área de trabajo, el suelo será sólido y el espesor de la carga será de 16 cm. | |
Flatness | El no paralelismo máximo es ± 15mm o la diferencia total es 30mm | ||
Requisitos del avión | Se requiere rugosidad dentro del rango de hormigón convencional, es decir, el rango aceptable de diferencia de altura desde el punto alto hasta el punto inferior Rf Max ≤ 3mm | ||
Capacidad de transporte | ≥ 900kg/m2 (Modelo 230), ≥ 1100kg/m2 (modelo 400) | ||
Ruido | Son 81 decibelios al medir en la posición del operador | ||
Funciones y dispositivos de Configuración opcional | Yarn√ grueso, lana, filamento plano, hilo slub, Boucle | ||
Hilo especial | |||
Capa de urdimbre de dos capas, control de ciclo coloreado (se requiere máquina de arrendamiento) | |||
Control y monitoreo de ciclo coloreado | |||
Tamaño | L = Longitud (mm) | W = Anchura (mm) | H = Altura (mm) | Peso (kg) | |
Sistema global | RFAD-230 | 8000 | 1900 | 1850 | 2400 (sin carrito de transporte) |
RFAD-400 | 12700 | 1900 | 1850 | 2400 (sin carrito de transporte) | |
Caja de control | 700 | 650 | 2000 | 200 | |
Carro de transporte con dibujo | 2,3 M | 3900 | 1600 | 2400 | 1150 (la capacidad de carga del dispositivo de elevación es de 360kg) |
4,0 M | 5900 | 2400 | 2540 | 1300 (la capacidad de carga del dispositivo de elevación es de 360kg) |
Espacio demandado (Requisito mínimo) | L = Longitud (mm) | W = Anchura (mm) | H = Altura (mm) | Área mínima utilizable (m²) |
RFAD30-230 Con 1 transporte de dibujoCarrito | 9000 | 5600 | 2450 | Aproximadamente 50m ² (Excluyendo el pasaje del carro de transporte de viga de urdimbre) |
RFAD30-230 Con 1 carrito de transporte de dibujo | 9000 | 7700 | 2450 | Aproximadamente 75m ² (Excluyendo el pasaje del carro de transporte de viga de urdimbre) |
RFAD30-400 Con 1 carrito de transporte de dibujo | 14000 | 7200 | 2600 | Aproximadamente 100m ² (Excluyendo el pasaje del carro de transporte de viga de urdimbre) |
RFAD30-400 Con 1 carrito de transporte de dibujo | 14000 | 9300 | 2600 | Aproximadamente 130m ² (Excluyendo el pasaje del carro de transporte de viga de urdimbre) |
Este modelo tiene funciones completas, su configuración estándar incluye el carro de la Creel con función de actualización, la cabeza con la función de arrendamiento.
Con RFAD30Máquina sin lanzadera, La función de monitoreo de ciclo colorido es opcional.
Con la máquina de dibujo de urdimbre automática RFAD30, también se puede proporcionar una configuración especial para hilo grueso, hilo de lana y filamento plano, etc.
Con nuestra máquina de arrendamiento de colores que se ha desarrollado con éxito, la máquina de dibujo puede adaptarse completamente a la operación de dibujo de tejidos altamente complejos como el tejido teñido con hilo.
