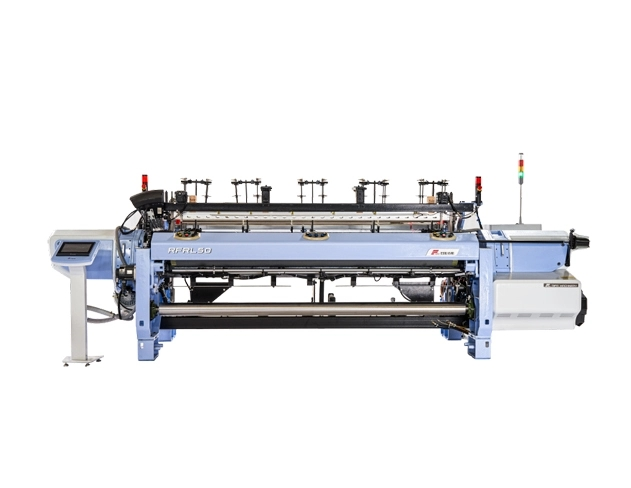

RFRL50 de alto grado Rapier Loom se basa en la investigación de tecnología textil de valor agregado, que permite a los clientes producir mejores productos de manera más económica, Y la máquina del estoque tiene las funciones avanzadas de los modelos convencionales avanzados internacionales. Tejido eficiente, diseño humanizado, fuerte fuerza que golpea la trama, buena estabilidad de alta velocidad, sistema de control eléctrico avanzado y Operación conveniente son las características únicas de este telar de tejido de estoque, que es más eficiente, ahorro de Energía y estable.
Artículo | Especificación |
Anchura de la caña | Anchura nominal de caña: 190, 210, 220, 230, 240, 250, 280, 320, 340, 360, 380cm Variación de la anchura (incluyendo los bordes de los residuos): 6-70cm |
Rango de hilados | Hilo hilado: Nm200-Nm3(Ne120-Ne1.8) |
Filamento: 10dtex ~ 1500dtex | |
Con ganchos de guía o vuelo libre | |
Hilo de urdimbre: hilo de tallas, hilo sin dimensionar, Hilo retorcido, hilo no retorcido, hilo mixto | |
Velocidad de tejido | Velocidad diseñada: 800rpm |
Velocidad práctica: 500 ~ 650rpm (Depende de la anchura y el tipo de tela) | |
Max Tasa de inserción: 1520 m/min (Depende de la anchura y el tipo de tela) | |
Trama | Selector: 1-8 colores, al mismo tiempo puede insertar 2 selecciones (Según la variedad y la especificación de la trama) |
Acumulador: electrónico | |
Cortador de trama: mecánico | |
Potencia | Sistema de control de velocidad del motor de reluctancia conmutada |
Derrame | Dobby electrónico (máx. 20 ejes) |
Jacquard Electrónico | |
Golpear | Perejil separado, ambos lados conjugar leva |
Inserción | Ambos lados de la inserción espacial de cuatro enlaces |
Desprendido | Corriente alternativa continua servo electrónico dejar-off |
Una sola viga | |
Diámetro de la brida del haz: \ u2028 mm, \ u2028 mm | |
Recogida | Conversión electrónica servo alternativa de corriente continua |
Rodillo de tela máx. de 600mm | |
Rango de densidad de trama del mecanismo: 4 ~ 130 púas/cm (4 ~ 30, 6 ~ 70, 100 ~ 130) (La densidad de trama específica depende de las especificaciones del hilo, el tejido de la tela, la velocidad del telar y el entorno de tejido) | |
Selvage | Dispositivo Leno: electrónico |
Cortador de Selvage: electrónico (opciones: mecánico) | |
Templo: independiente LH & RH | |
Lubricación | Pistola de grasa centralizada |
Stop motion | Parada de deformación: 6 u 8 líneas de tipo táctil eléctrico |
Parada de trama: sensor piezoeléctrico eléctrico, con función de Doble selección | |
Otros: parada automática para hilo de Selvage | |
Detener la visualización: mostrar la razón de parada en la pantalla, multifunción 4 luces de color | |
Automático | Parada automática en un cierto ángulo/cámara baja Pick-finding/compensación de caída de tela/Tensión de deformación Ajuste, inspección automática/indicación de falla de reinicio |
Control eléctrico | Control: Sistema de Control de CPU de múltiples funciones. Con funciones de control, monitor, diagnóstico automático, indicación de datos |
Pantalla: tocar la pantalla con intercomunicación, ajuste inmediato/ajuste de parámetros, programación |

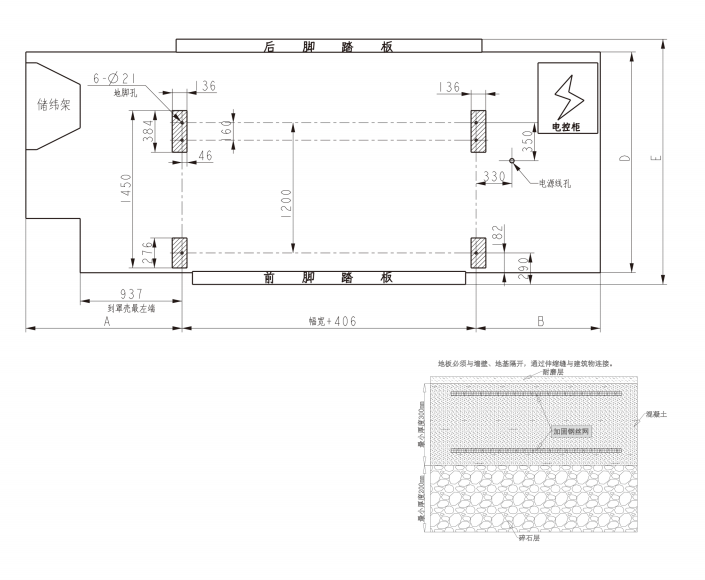

A (estante de tubo vertical) | B | D (sin pedales) | E (con pedales) | |||
2/4/6 colores | Colores 6/8 | Máquina multi-brazo | Jacquard | Eje Meridiano 0 ochocientos | Eje Meridiano 0 mil | Eje Meridiano 0 mil |
1437 | 1937 | 1143 | 1156 | 2031 | 2034 | 2260 |
Peso (kg) | |||||||||||
Anchura (cm) | 190 | 210 | 220 | 230 | 240 | 250 | 280 | 320 | 340 | 360 | 380 |
Máquina multi-brazo | 4200 | 4300 | 4350 | 4400 | 4450 | 4500 | 4750 | 4950 | 5050 | <P> 5150 | 5250 |
Jacquard | 3900 | 4000 | 4050 | 4100 | 4150 | 4200 | 4450 | 4650 | 4750 | 4850 | 4950 |

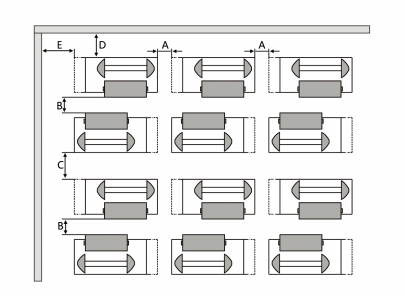

A | 600-800 |
B *(**) | 750-800 |
C | 1250-WBOX800 |
1500-WBO1000 | |
D | 1500-2000 |
E190cm | 2500-3000 |
E210cm | 2700-3200 |
E220 cm | 2800-3300 |
E230 cm | 2900-3400 |
E240 cm | 3000-3500 |
E250cm | 3100-3600 |
E280cm | 3400-3900 |
E320cm | 3800-4300 |
E340 cm | 4000-4500 |
E360 cm | 4200-4700 |
E380 cm | 4400-4900 |
El telar de alta velocidad del estoque es altamente conectado e inteligente, permitiendo la gestión centralizada y el control del Grupo de la máquina en el taller.
El mecanismo que golpea la trama está ubicado en el medio de la máquina de tejido debajo de la tela, lo que es propicio para una fuerte operación de trama y alta velocidad.
El mecanismo de transmisión de espada de enlace espacial de cuatro ejes optimizado puede realizar un dibujo de trama estable y preciso de alta velocidad.
El Sistema de Control del telar adopta la tecnología de comunicación de fibra óptica, con una respuesta rápida del motor y un arranque y parada rápidos, lo que conduce a mejorar la calidad de la tela.
El diseño de la curva de contorno de leva conjugada pesada y otras estructuras para adaptarse a la fuerza de batir la trama de las telas pesadas mejora la estabilidad de la estructura de batir la trama de alta velocidad.
La Adopción del algoritmo de control de par directo combinado con la tecnología de servo control realiza la posición precisa de la parada del telar.
RFRL50 puede equipar no solo con marcos de salud normales con Debajo de ganchos pero también marcos de curas ajustados. Heald Los marcos y dispositivos de derramamiento se pueden conectar rápidamente, Es fácil ajustar la altura de los marcos de Heald.
RFRL50 puede equipar con sistema de viga de cambio rápido, Esto puede ahorrar tiempo y aumentar la eficiencia.
RFRL50 se equipa con doble respaldo y doble Rodillo de toma como especificaciones estándar, con esto Diseño puede Tejer telas pesadas de alta calidad. El Segundo rodillo es modular en diseño, se puede quitar Fácilmente al tejer tejidos ligeros.
Adopta el cortador de trama y el templo más razonables Estructuras, es fácil de instalar, el rendimiento mecánico es Más confiable, Esto puede garantizar una buena calidad de tejido.
Las levas de peste están incorporadas en la tela de la viga del pecho, esto El diseño puede aumentar la fuerza de batir y trabajar Equilibrio; más adecuado para ancho y alto factor de cobertura Telas. Los soportes de aleación de aluminio pueden garantizar la lámina Una buena linealidad.
Adopta Un motor independiente para impulsar la bomba de aceite, todos los Componentes de movimiento importantes son lubricados por Tuberías independientes.
