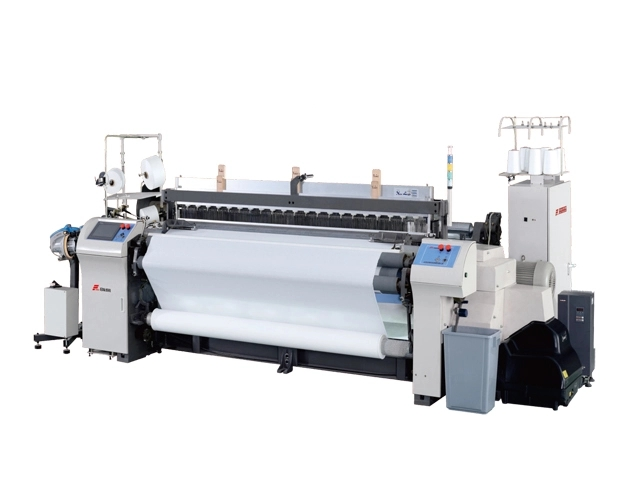

El telar de chorro de aire RFJA30 es desarrollado por nuestra empresa, que tiene un rendimiento avanzado sobre la base del mérito de RFJA20, está desarrollado para cumplir con un mayor Requisito de tejido. Este telar de tejer de chorro de aire ofrece un rendimiento superior, incorporando la última tecnología para garantizar un tejido eficiente y de alta velocidad. Está diseñado para manejar una amplia gama de tejidos, por lo que es una solución versátil para diversas aplicaciones textiles.
Artículo | Especificación | Opcional |
Espacio Reed | Nominal: 150, 170, 190, 210, 230, 260, 280, 340, 360cm | |
Rango útil: Reducción de 0 ~ 60cm nominal (150-260cm) Reducción de 0 a 80cm nominal (por encima de 280cm) | ||
Rango de hilo | Hilado: Ne100 ~ Ne2.5 | |
Filamento: 22dtex ~ 1350dtex | ||
Selección de trama | 2 colores, 4 colores, 6 colores con función de extensión | |
Unidad | La posición de control del freno magnético se detiene directamente | |
Motor principal de accionamiento directo 2.2kW (descascarado de manivela), 3.0kW (vaciado de levas), 3.7kW (derramamiento de Dobby), 6.5kW (derramamiento de Jacquard) | ||
Botón pulsador operado por ambas manos | ||
Inserción de trama | Tasa de inserción: Max 2300 m/min | |
La boquilla principal y el sistema combinado de la boquilla sub | Boquilla elástica | |
Perfil Reed | Descanso ABSweft | |
Boquilla principal auxiliar | ||
Derrame | Mudado de manivela: 4 y 6 ejes | |
Dedding de leva positiva: 10 ejes máx. | ||
Dobby derramamiento: 16 ejes máx. | ||
Desprendida de jacquard | ||
Dejar sin pagar | Despega negativa o positiva | |
Doble rodillo electrónico con función inversa automática | Haz Doble | |
Diámetro de la brida, 800mm | Jon 914mm, Jon 1000mm | |
Recogida | Conversión electrónica | |
Densidad de selección: 25 ~ 300 púas/pulgada, púas especiales de 15 ~ 300/pulgada | ||
Max diámetro de la toma: Rediton 520mm (derramamiento de cigüeñal) Racor 600mm (CAM, dobby, jacquard derramamiento) | ||
Golpear | Paliza tipo manivela, paliza con múltiples espadas | |
4 enlaces (ancho estrecho), 6 enlaces (ancho) | ||
Medición de longitud | Acumulador de trama vibratoria | |
Acumulador | Tipo de suelo: 4 bobinas (2 colores), 8 bobinas (4 colores) | |
Marco de bobina | Engranaje planetario Leno Selvage | |
Selvage | 2 rodillos de toma; cambio de marcha | |
Selvage de residuos | Cortador mecánico de la trama, cortador electrónico de la trama | |
Cortador de trama | Sistema de baño de aceite para piezas de conducción principales, sistema de lubricación centralizado (grasa manual) | Sistema automático de la lubricación |
Movimiento de parada automática | Trama: Sensor fotoeléctrico de doble trama | |
Warp: Sistema electrónico de la barra de contacto de 6 filas | ||
Otros: parada automática para hilo de leno y rotura de hilo de rescate de residuos | ||
Indicación de la razón de detención: Indicación en el panel de control y 4 colores que indican la lámpara | ||
Automático | Control: sistema de control informático de múltiples funciones con configuración de datos/control/ monitor/autodiagnóstico/Interfaz de Inteligencia Artificial | |
Elección de búsqueda: búsqueda de selección automática | ||
Cámara lenta (corotación e marcha atrás) por el inversor | ||
Otros: Monitor terminal de salida | ||
Sistema Memorycard | ||
Control automático Jet |

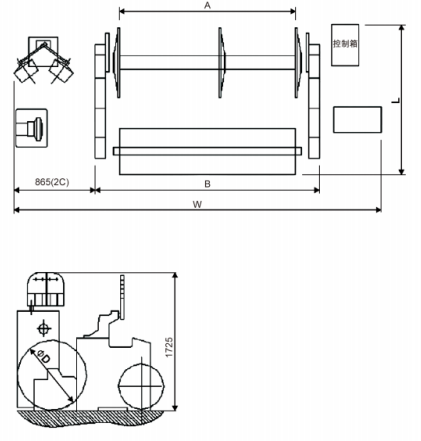

| Pestaña dia | Ola 800 |
| L | 1958 |
Nota:
1) L representa el tamaño aproximado de la placa lateral 800, como para otras dimensiones detalladas, consulte a nuestra empresa directamente.
2) El diámetro de la placa lateral es 0 914 o 0 en 1000, el tamaño de L en elDiagrama es el mismo.
Anchura nominal de la Reed (pulgadas) | 150 (60) | 170 (67) | 190 (75) | 210 (83) | 230 (91) | 260 (102) | 280 (110) | 340 (134) | 360 (142) | |
W(2C) | Apertura de manivela | 3700 | 3900 | 4100 | 4300 | 4500 | 4800 | 5000 | 5600 | 5800 |
Apertura positiva de la leva | 4100 | 4300 | 4500 | 4700 | 4900 | 5200 | 5400 | 6000 | 6200 | |
Multi-brazo activo hacia abajo | 4100 | 4300 | 4500 | 4700 | 4900 | 5200 | 5400 | 6000 | 6200 | |
A | 1500 | 1700 | 1900 | 2100 | 2300 | 2600 | 2800 | 3400 | 3600 | |
B | 2110 | 2310 | 2510 | 2710 | 2910 | 3210 | 3410 | 4010 | 4210 | |
Nota: W es el tamaño aproximado para la pulverización doble. Para obtener las dimensiones detalladas de otras especificaciones, consulte a nuestra empresa directamente.
ElTelar de chorro de aireAdopta nuevo tipo de sistema de control electrónico.
Nueva estructura de marco diseñada.
Nuevo sistema de equilibrio de batir de baja vibración diseñado.
Nueva Estructura de bolsa de aire diseñada de boquilla principal y boquilla de estiramiento.
Estructura de doble respaldo de diseño nuevo.
Sistema de inserción de trama de mayor eficiencia.
ElMáquina de tejer chorro de aireAdopta válvulas y boquillas electromagnéticas de ahorro de energía.
Potente Sistema Experto en tejido.
La máquina tejedora de chorro de aire adopta una estructura de Marco rígida alta, engranaje de haz de gran diámetro Y haz de conducción de descuento positivo con lubricación de baño, que Hacer traje de telar para la tela de alta densidad a alta velocidad. El tablero de pared y la estructura del marco de la caja de leva lateral tienen Ha sido optimizado, ha mejorado bien la resistencia a la vibración y Fiabilidad, y bien asegura el trabajo del telar a alta velocidad; Ancho más ancho y bajo ruido.
El eje de paliza adoptó una nueva dinámica de paliza diseñada Sistema de equilibrio, mejoró la fuerza de paliza del Telar, y la vibración de toda la máquina se reduce, es Más eficazmente asegurado para tejer el tejido de alta y alta densidad.
Para telares estándar se utiliza un movimiento de batido de 4 eslabones que funciona de manera excelente a velocidad ultra alta y una biela corta. Se utiliza un movimiento de batido de 6 enlaces con más tiempo para rellenar la inserción para telares más anchos, logrando así una inserción de relleno más estable.
La máquina de tejido RIFA cuenta con una interfaz gráfica fácil de usar con iconos claros, lo que permite una operación simple y una fácil modificación de los parámetros de tejido previamente guardados. Su algoritmo Automático Avanzado calcula el consumo de aire en tiempo real, mejorando la digitalización de la gestión de la fábrica. Además, el sistema permite ajustes en línea del ángulo de inserción de la trama y la presión del aire, minimizando efectivamente el consumo de aire.
La Tensión de deformación se puede ajustar automáticamente cuando el telar es Iniciado, esto puede evitar el cambio de tensión durante las paradas de Ioom Y evitar aún más las marcas de stop.
Un nuevo tipo de colector de válvula electromagnética tiene una alta sensibilidad, esto puede garantizar una presión de aire estable durante la inyección precisa y la inserción de trama estable a alta velocidad. La INTEGRACIÓN DE stay pin y sub-bolsa de aire conecta el nuevo tipo de válvula electromagnética, esto puede acortar la distancia de la válvula a la boquilla, y mejorar la velocidad y la eficiencia de la máquina.
